Возможно это единственное из изобретений Тесла, носящих его имя
сегодня. Это - устройство, производящее высокое напряжение при высокой
частоте. Оно использовалось Теслой в нескольких размерах и вариациях
для его экспериментов. Трансформатор Тесла, также известный как катушка
Тесла, используется сегодня в различных применениях в радио и
телевидении.
Описание

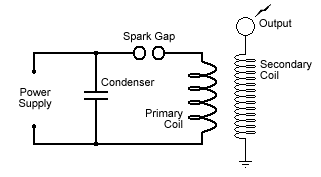

Схема трансформатора Тесла
В элементарной форме трансформатор Тесла состоит из двух катушек,
первичной и вторичной, при «потере индуктивной связи». Первичная
катушка построена из нескольких витков провода большого диаметра и
вторичная из многих витков провода меньшего диаметра. В отличие от
других трансформаторов, здесь нет никакого ферромагнитного ядра и таким
образом взаимоиндукция между двумя катушками маленькая.
В первичной катушке применяются электрические волны высокой
интенсивности, разряжая соответствующий конденсор, первоначально
заряженый до напряжения несколько киловольт. Процедура осуществляется
посредством устройства искрового промежутка, как представлено в
диаграмме. Искровой промежуток настроен так, чтобы стрелять, как только
напряжение между конденсорными терминалами достигает определенной
величины.
Когда искровой промежуток находится в проводящем состоянии, конденсор и
первичная катушка связаны последовательно, таким образом формируя RLC
цепь, в которой произведены электрические колебания определенной
частоты. Во вторичной катушке, которая также формирует другую RLC цепь,
также производятся электрические колебания из-за индукции напряжения.
Частоты колебания обоих цепей определены их структурными параметрами.
Тесла в своей лаборатории. Идут испытания большого трансформатора.
Для надлежащего действия трансформатора две RLC цепи (первичная и
вторичная) должны быть в резонансе, то есть их частоты колебаний должны
совпасть. Когда это случается, амплитуда колебания во вторичной катушке
умножается, и трансформатор производит высокое напряжение на выходе. Использование трансформатора Тесла
Выходное напряжение трансформатора Тесла может достигать нескольких
миллионов вольт. Это напряжение в резонансной частоте способно к
созданию внушительных электрических разрядов в воздухе, которые могут
иметь длину многих метров, также как и других явлений.
Трансформатор использовался Теслой для генерации и распространения
электрических колебаний, направленных на управление устройствами на
расстоянии без проводов (телеуправление), беспроволочной связи (радио),
и беспроволочной передачи энергии, которые все были им достигнуты. В
начале столетия, трансформатор Тесла также нашел популярное
использование в медицине. Пациентов обрабатывали высоко частотными
токами, способными к путешествию через человеческое тело без вреда
оказывая тонизирующее и оздоравливающее влияние.
